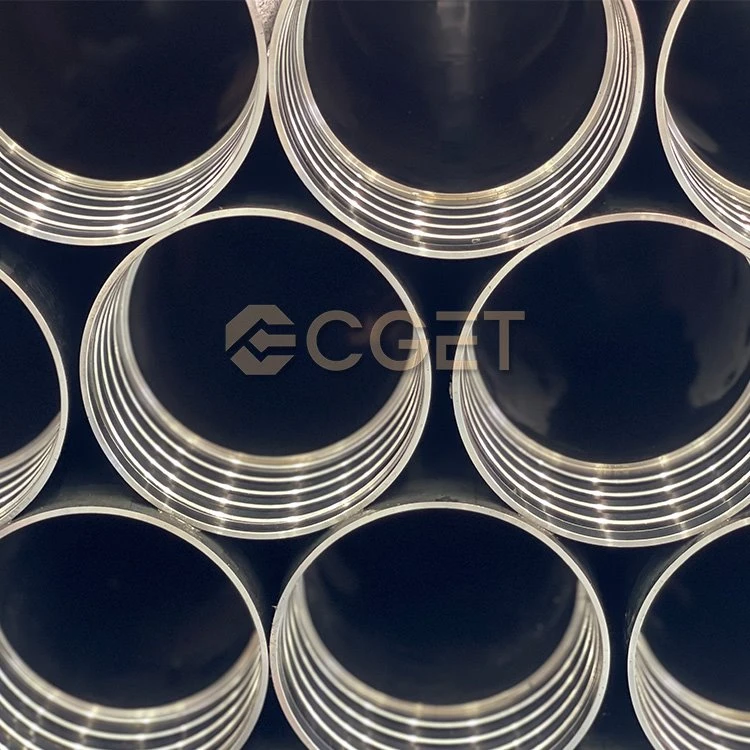

Hastes de perfuração de cabo de aço
* Hastes de perfuração de cabo de aço da série DCDMA: hastes de perfuração BCQ(BQ), NCQ(NQ), HCQ(HQ), PHD(PQ)
* O comprimento padrão das hastes de perfuração wireline é de 1,5m ou 3,0m, mas outros comprimentos podem ser feitos mediante solicitação.
A haste de perfuração wireline da série DCDMA da CGET é feita de material de tubulação de qualidade superior. As hastes de perfuração são fabricadas sob rigoroso controle de qualidade e processadas com alta tecnologia. Todas as nossas hastes de perfuração são fornecidas com extremidades de haste tratadas termicamente, endurecidas a HRC 30 - 35 em toda a espessura da parede até um comprimento de 200 mm.
* Hastes de perfuração de cabo de aço da série DCDMA: BCQ(BQ), NCQ(NQ), HCQ(HQ), PCQ(PQ) Hastes de perfuração
* O comprimento padrão das hastes de perfuração wireline é de 1,5m ou 3,0m, mas outros comprimentos podem ser feitos mediante solicitação.
Tamanhos de hastes de perfuração de cabo de aço disponíveis
Descrição | Código | DE (mm) | ID (mm) | NO (kg) | GW (kg) | Passo da rosca (mm) | Comprimento da rosca (mm) | Profundidade nominal | máx. Torque nominal | Força de tração máxima |
CHQ/HQ-10' | 20100101 | ￠88.9 | ￠77.8 | 34.76 | 35.56 | 8.47 | 44.5 | 500m (5000 pés) | 2000Nm | 200kN (45000 lbf) |
HCQ/HQ-3M | 20100102 | ￠88.9 | ￠77.8 | 34 | 34.8 | 8.47 | 44.5 |
|
|
|
CHQ/HQ-5' | 20100103 | ￠88.9 | ￠77.8 | 17.38 | 18.17 | 8.47 | 44.5 |
|
|
|
HCQ/HQ-1.5M | 20100104 | ￠88.9 | ￠77.8 | 17.1 | 17.9 | 8.47 | 44.5 |
|
|
|
| ||||||||||
NCQ/NQ-10' | 20100201 | ￠69.9 | ￠60.3 | 23.9 | 24.3 | 8.47 | 44.5 | 1500m (5000 pés) | 1200 Nm (900 pés-lb) | 147kN (33000 lbf) |
NCQ/NQ-3M | 20100202 | ￠69.9 | ￠60.3 | 23.5 | 23.9 | 8.47 | 44.5 |
|
|
|
NCQ/NQ-5' | 20100203 | ￠69.9 | ￠60.3 | 11.95 | 12.35 | 8.47 | 44.5 |
|
|
|
NCQ/NQ-1.5M | 20100204 | ￠69.9 | ￠60.3 | 11.76 | 12.16 | 8.47 | 44.5 |
|
|
|
| ||||||||||
BCQ/BQ-10' | 20100301 | ￠55.6 | ￠46.2 | 18.4 | 19.1 | 8.47 | 44.5 | 1500m (5000 pés) | 800 Nm (590 pés-lb) | 115kN (26000 lbf) |
BCQ/BQ-3M | 20100302 | ￠55.6 | ￠46.2 | 18 | 18.8 | 8.47 | 44.5 |
|
|
|
BCQ/BQ-5' | 20100303 | ￠55.6 | ￠46.2 | 9.2 | 9.55 | 8.47 | 44.5 |
|
|
|
BCQ/BQ-1.5M | 20100304 | ￠55.6 | ￠46.2 | 9 | 9.4 | 8.47 | 44.5 |
|
|
|
| ||||||||||
HRCQ-10' | 20300101 | ￠88.9 | ￠77.8 | 34.76 | 35.56 | 8.47 | 42 | 2500m (8200 pés) | 3500 Nm (2600 pés-lb) | 510kN (115000 lbf) |
HRCQ-3M | 20300102 | ￠88.9 | ￠77.8 | 34 | 34.8 | 8.47 | 42 |
|
|
|
HRCQ-5' | 20300103 | ￠88.9 | ￠77.8 | 17.38 | 18.17 | 8.47 | 42 |
|
|
|
HRCQ-1.5M | 20300104 | ￠88.9 | ￠77.8 | 17.1 | 17.9 | 8.47 | 42 |
|
|
|
| ||||||||||
NRCQ-10' | 20300201 | ￠69.9 | ￠60.3 | 23.9 | 24.3 | 8.47 | 42 | 3000m (9800 pés) | 2400 Nm (1750 pés-lb) | 330kN (75000 lbf) |
NRCQ-3M | 20300202 | ￠69.9 | ￠60.3 | 23.5 | 23.9 | 8.47 | 42 |
|
|
|
NRCQ-5' | 20300203 | ￠69.9 | ￠60.3 | 11.95 | 12.35 | 8.47 | 42 |
|
|
|
NRCQ-1.5M | 20300204 | ￠69.9 | ￠60.3 | 11.76 | 12.16 | 8.47 | 42 |
|
|
|
| ||||||||||
BRCQ-10' | 20300301 | ￠55.6 | ￠46.2 | 18.4 | 19.1 | 8.47 | 42 | 3000m (9800 pés) | 1500 Nm (1000 pés-lb) | 250kN (56250 lbf) |
BRCQ-3M | 20300302 | ￠55.6 | ￠46.2 | 18 | 18.8 | 8.47 | 42 |
|
|
|
BRCQ-5' | 20300303 | ￠55.6 | ￠46.2 | 9.2 | 9.55 | 8.47 | 42 |
|
|
|
BRCQ-1.5M | 20300304 | ￠55.6 | ￠46.2 | 9 | 9.4 | 8.47 | 42 |
|
|
|
| ||||||||||
PHD-10' | 20200101 | ￠114.3 | ￠101.6 | 51.8 | 53.04 | 10.2 | 63 | 1500m (5000 pés) | 4000 Nm (3000 pés-lb) | 450kN (100.000 lbf) |
PHD-3M | 20200102 | ￠114.3 | ￠101.6 | 51 | 52.2 | 10.2 | 63 |
|
|
|
PHD-5' | 20200103 | ￠114.3 | ￠101.6 | 25.9 | 26.52 | 10.2 | 63 |
|
|
|
PHD-1,5M | 20200104 | ￠114.3 | ￠101.6 | 25.5 | 26.1 | 10.2 | 63 |
|
| |
Nossas hastes de rosca RCQ têm o mesmo desempenho com as hastes RQ ( hastes NRQ/ HRQ) da BLY.
Observação:Q e RQ é a marca registrada da Boart Longyear, aqui citamos para ajudar o cliente a selecionar apenas as hastes.
Características e vantagens
*Material: 4130
* Tubulação
• Tubos de liga de aço de alta qualidade
• Concentricidade, retidão e tratamento térmico consistentes
• Todos os tubos disponíveis em tamanhos DCDMA

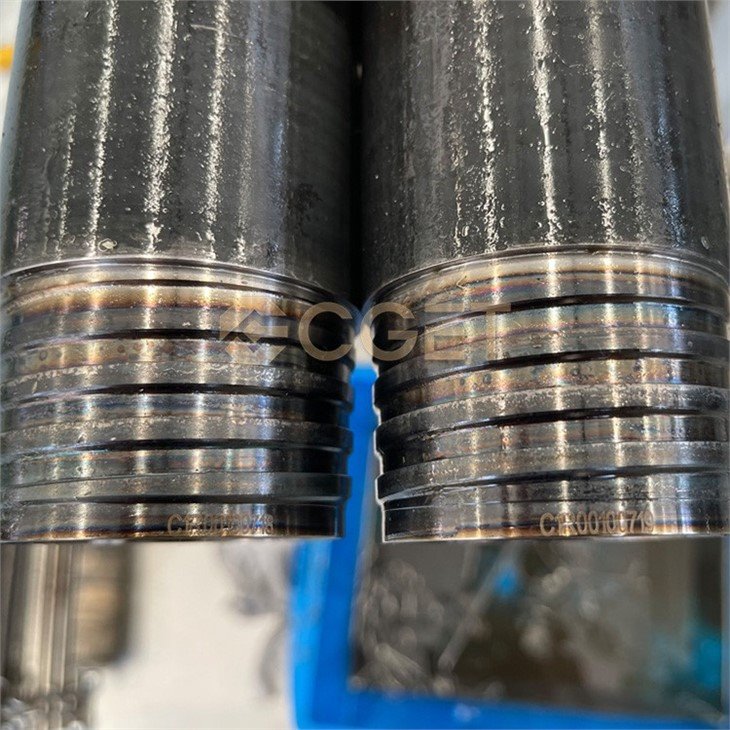

* Fio
• Roscas cônicas (3 roscas por polegada) facilitam o fazer e quebrar
• A eficiência de carga de 30 por cento fornece resistência suficiente para aplicações médias
* Tratamento Térmico Através da Parede
• Oferece 140 por cento de resistência do material
• As roscas da caixa tratadas termicamente aumentam significativamente a vida útil da rosca
* Endurecimento de capa
• Pesquisa, desenvolvimento e testes de campo significativos resultaram em um processo de endurecimento inigualável.
• A crista da rosca do pino é endurecida a 55 HRC nominal para eliminar o desgaste de adesão prejudicial
• Elimina a transferência de material de desgaste para frente e para trás, que é o que acontece entre roscas de igual dureza, levando a escoriações em larga escala e desgaste da junta

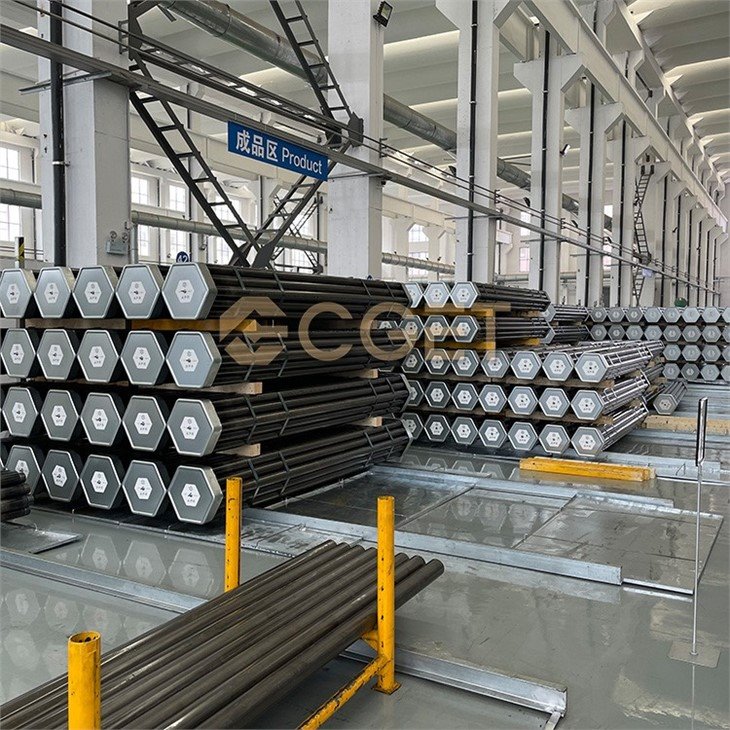

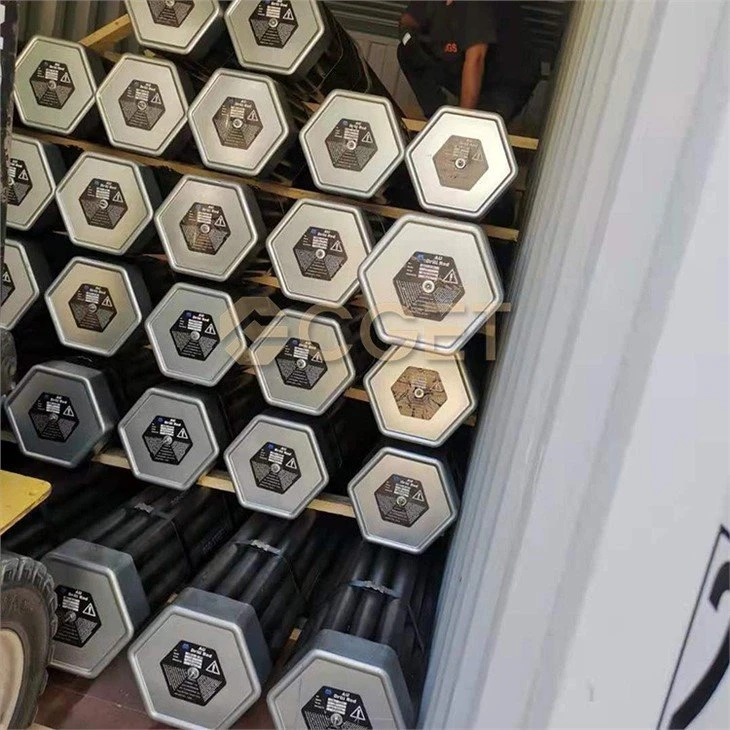

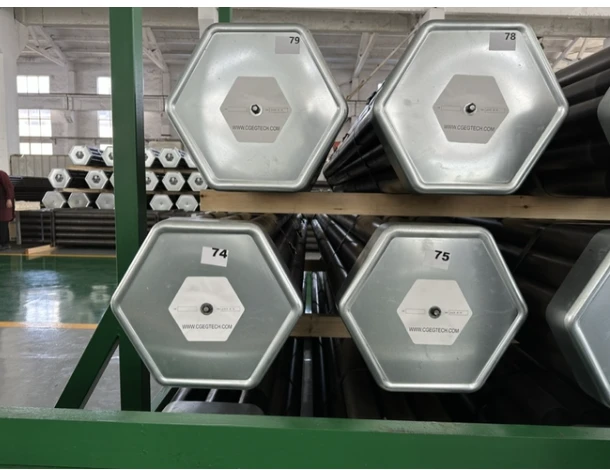

Detalhes de empacotamento
Especificações do pacote de hastes de perfuração de cabo de aço BQ (BCQ)
| Dimensões (C x L x A) | Volume | Peso bruto | QUANTIDADE |
3150 x 292 x 254 mm | 0.23m3 | 283kg | 19 pçs/pacote |
Carga de contêiner de 20 pés de hastes de 3,0 m/10 pés contém 53 feixes (1007 hastes)
Carga de contêiner de 40 pés de hastes de 3,0 m/10 pés contém 68 feixes (1292 hastes)
Especificações do pacote de hastes de perfuração de cabo de aço NCQ/NRCQ (NQ/NRQ)
| Dimensões (C x L x A) | Volume | Peso bruto | QUANTIDADE |
3100x360x320mm | 0.36m3 | 455kg | 19 pçs/pacote |
Carga de contêiner de 20 pés de hastes de 3,0 m/10 pés contém 30 feixes (570 hastes)
Carga de contêiner de 40 pés de hastes de 3,0 m/10 pés contém 45 feixes (855 hastes)
Especificações do pacote de hastes de perfuração de cabo de aço HCQ/HRCQ (HQ/HRQ)
| Dimensões (C x L x A) | Volume | Peso bruto | QUANTIDADE |
3100x460x420mm | 0.58m3 | 659kg | 19 pçs/pacote |
Carga de contêiner de 20 pés de hastes de 3,0 m/10 pés contém 20 feixes (380 hastes)
Carga de contêiner de 40 pés de hastes de 3,0 m/10 pés contém 30 feixes (570 hastes)
Especificações do pacote de hastes de perfuração de cabo de aço PHD/PQ
| Dimensões (C x L x A) | Volume | Peso bruto | QUANTIDADE |
3100x360x320mm | 0.36m3 | 372kg | 19 pçs/pacote |
Carga de contêiner de 20 pés de hastes de 3,0 m/10 pés contém 30 feixes (210 hastes)
Carga de contêiner de 40 pés de hastes de 3,0 m/10 pés contém 45 feixes (315 hastes)
