Equipamento de perfuração de núcleo de diamante de superfície SX16 NQ 1250m

Equipamento de perfuração de núcleo de diamante de superfície SX16

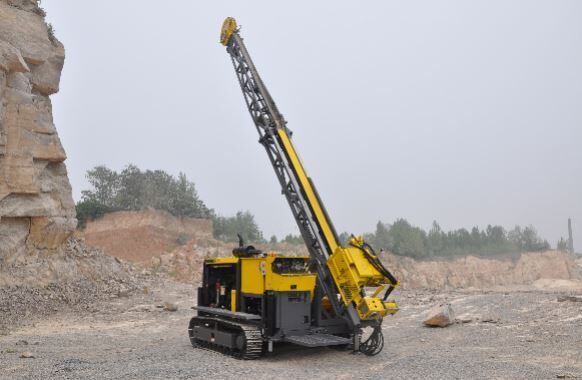

A perfuratriz de núcleo-de superfície SX16 foi projetada para diversas operações de perfuração, apresentando um sistema de alimentação direta de-curso longo, um motor T3 de baixa{3}}emissão e um poderoso guincho principal. Ela é considerada uma das perfuratrizes-profundas mais produtivas de sua classe, oferecendo alto-padrão de confiabilidade e produtividade.

A capacidade comprovada vem do conjunto de potência e do sistema hidráulico atualizados, bem como dos dispositivos de elevação e estruturas mecânicas.

O basculante, os macacos de nivelamento hidráulicos e o mastro dobrável tornam a configuração do SX16 rápida. A esteira de controle de rádio opcional permite que a perfuratriz manobre facilmente no local e mantém o operador a uma distância segura. As proteções de segurança padrão e os botões de{3}parada de emergência tornam o equipamento-fácil de usar e seguro para operar.

Características

· Mastro de descarga – cria uma plataforma de trabalho estável e reduz drasticamente a altura de trabalho.

· Novo mastro do telescópio - Fácil configuração e capaz de puxar a haste de 6 m, além de ser de tamanho compacto para transporte.

· Macacos de nivelamento hidráulicos e cilindros de elevação do mastro – facilitam a configuração da plataforma.

· Mandril e unidade de rotação Christensen de origem-canadense – oferece alta expectativa de desempenho e confiabilidade.

· Suporte hidráulico da haste – proporciona ação rápida de fixação da haste, maior confiabilidade e menor necessidade de manutenção.

· Pista rastreadora com controle de rádio – maior mobilidade e segurança.

Capacidade de perfuração

Bcabo fixo 1540m

Ncabo fixo 1250m

Hcabo fixo 780m

Pcabo fixo 480m

* A profundidade é baseada no furo vertical *

Talha Principal

Capacidade de linha única: Tambor desencapado 80 kN

Velocidade da linha: Tambor desencapado 40 m/min

Tamanho do cabo:35m x 16mm

Linha fixa

Capacidade: 1800 m de 6 mm WL

1000 m de comprimento de onda de 7 mm

Tração da linha: tambor nu: 11,9 kN

Tambor cheio: 3,0 kN

Velocidade da linha: tambor vazio 114 m/min

Tambor cheio 453 m/min

Mastro e sistema de alimentação

Curso de alimentação: 3,5 m

Velocidades de alimentação: rápida e lenta, controle variável

Impulso: 59,6 kN

Puxar: 138kN

Ângulo de perfuração: 45 a 90 graus
Comprimento de tração da haste: 6,09 m

Unidade de energia

Fabricação: Cummins

Modelo: QSB6.7 Nível III

Volume: 6,7 litros 6 cil.

Potência: 153 kW

RPM: 1800

Tipo de motor: Diesel turboalimentado, refrigerado a água

Sistema elétrico: 24 V (Alternador 24 V, 95Amp)

Sistema Hidráulico:

Bomba primária: 28 MPa – 280 l/min

Bomba secundária: 20 MPa – 170 l/min

Bomba auxiliar: 21,5 MPa – 55 l/min

Resfriamento de óleo hidráulico: Ar

Velocidades da cabeça de perfuração e do fuso

Potência: motor hidráulico, variável

Velocidade/Reverso 4

Transmissão final: acionada por corrente silenciosa, relação 2:5

Eixo 117 mm (ID)

Velocidade do fuso: 117-1300 rpm

Torque: Máx. 5113 Nm

Cabeça: Balançar (opcional para deslocamento lateral)

Opção de rastreador

Método de controle por controle remoto por rádio

Velocidade Velocidade máxima 3 km/h

Tipo de esteira para serviços pesados, sapata de esteira de 300 mm

Montagem do mandril

Tipo: Hidráulico aberto, fechado por mola

Diâmetro interno máximo: 117 mm

Capacidade de retenção: 18 143 kg

Suporte de haste

Tipo: Hidráulico aberto, mola a gás fechada

Diâmetro interno máximo: 210 mm

Capacidade de retenção: 15 000 kg

Suportes de base de perfuração

Equipamento montado em reboque com rodas 4 x 770 mm

Suporte: 4 macacos hidráulicos

Diâmetro da almofada: 200/230 mm

Comprimento do curso: 550 mm

Peso

Tipo de roda: 7000 kg (não disponível para DH)

Montado sobre esteiras 9.000 kg

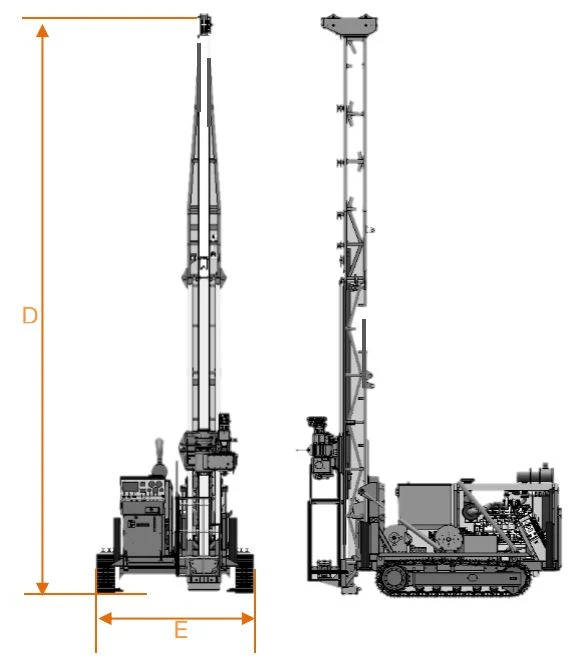

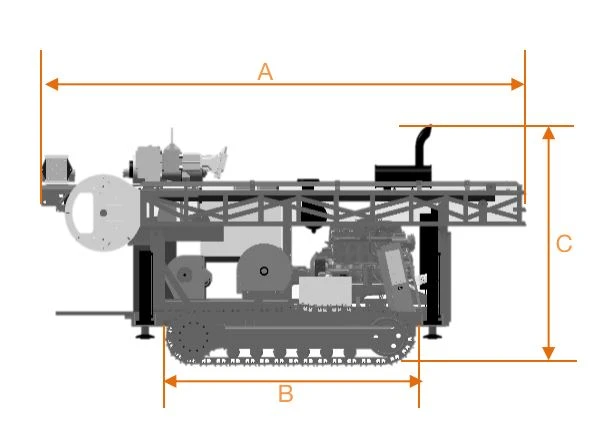

Dimensões (Transporte / Local de Obra)

R: 5150 mm

B: 2700 mm

C: 2340 mm

D: 9650 mm

Entre em contato com nosso engenheiro de vendas para obter mais novidades
